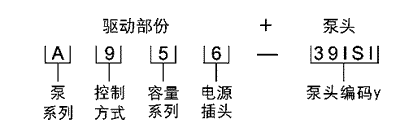

泵系列
LMI電磁計量泵共有P, A, B, C, E, H, J5等7個系列。用戶可根據流量、壓力、防爆、
電源、自控等要求選用相應系列計量泵。
控制方式
9-可編程高精度微處理器控制，帶液晶顯示和四個觸膜鍵， 接收外部4~20mA信號
(可編程)或脈沖信號(無源舌簧開關，晶體管或光耦觸點)控制�？蓪�(duì)輸入脈沖進行乘法
或除法運算及批次累積。手動/自動方式可選。配套使用Digi-Pulse流量監控器可對流
量進行報警監視。
7-接收外部脈沖信號(無源舌簧開關，晶體管或光耦觸點) 控制。手動/自動方式可選。同
MP系列控制模塊使用可接收4~20mA控制信號或?qū)邮彰}沖信號進行乘法/除法運算。
1-手動調節沖程長度及沖程頻率(手動雙調)。 頻率可調范圍：P12□，P13□ 0~60spm
其余均為 0~100spm 0-固定沖程頻率，手動調節沖程長度。
特 點
•過壓自動保護，無需安全閥。
•流量調節范圍寬，可高達1000:1
•便于外部自動控制，直接響應外部4~20mA信號及脈沖 控制信號。
•運動部件簡單(Simple is Best原則)，無需潤滑、無轉動
•及傳動部件，高****性。
•模塊式結構，部件便于更換，無需焊接。
•全密封外殼，IP65防護等級，玻璃纖維增強PP材質。
•低功耗，可適應25~66HZ電源。
•備有直源電源型可選(可電池供電)。

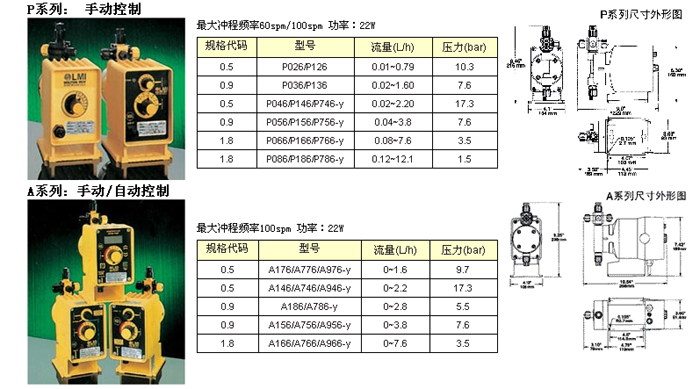

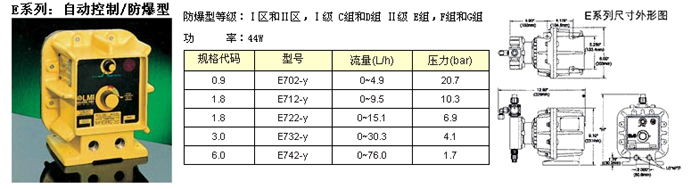

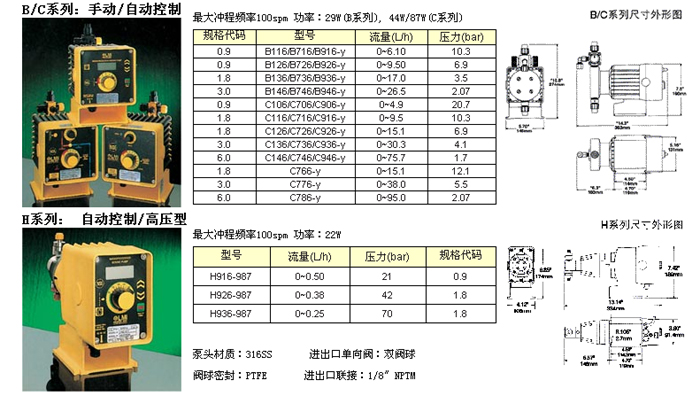

容量系列 詳見各系列泵選型表
電源插頭
1-----120VAC
2-----240VAC, USA 插頭
3-----220VAC, DIN插頭
5-----240VAC UK 插頭
6-----240VAC Aust./NZ插頭
7-----220VAC Swiss插頭
注：①. 在中國大陸選用電源編碼6， 適配國標插座。
②. E系列出廠不帶電源線及插頭，電源編碼只能選擇1和2。
控制附件－－－脈沖發送器26006
用于多種化學品投加或擴展電磁計量泵的容量，將控制信號發送給多臺LMI電磁計量泵。
可同時控制多達10臺泵。當對主泵進行沖程頻率控制時，其余從屬的各泵將保持同步被控。
因而可同時控制投加多達10種化學品。并可預置各泵之間的比例值。
●電纜：3m ●開關容量：0.1A
●****電感負載：5W, 0.1A/230VAC, 0.2A/28VDC
●****電阻負載：8W, 0.5A/115VAC或DC
控制附件—MP系列電磁計量泵控制模塊
功能： 當選用P7, A7, B7, C7系列，而外部控制輸入信號源為下列①、②、③種類時，
需配選MP系列控制模塊。 供 電：15VDC(可由電磁計量泵提供) 防護等級：IP65 輸入
阻抗：100歐姆(MP-100)
功 能
使計量泵的沖程頻率與外部4-20mA信號源直接響應以控制投加量
倍減輸入脈沖信號以比例式調節計量泵的沖程頻率
倍增輸入的脈沖信號以比例式調節計量泵的沖程頻率
可由3米外遠程外部控制計量泵的沖程頻率(0~100次/分)并數字顯示.
輸入信號源
①4-20mA直流電流信號
②高頻脈沖(流量計脈沖輸出)(＞100 次/ 分鐘)
③低頻脈沖(流量計脈沖輸出)(＜100 次/ 分鐘)
用來監控電磁計量泵的脈動流，對很低流量或無流量
情況可發出電信號，接至遠程計數器或其他接收設備。
FM-300 : 0.5~16mL/沖程，可調 Qmax=95L/h
FM-200 : 0.05~5.0mL/沖程，可調 Qmax=30L/h
觸點容量：36VAC/DC,100mA
計量泵墻體安裝支架及沖洗面罩
面罩：透明塑料，用于LMI A, B, C系列電磁計量泵，用水沖洗時防止水濺入泵內。
支架：適用于LMI各系列電磁計量泵的墻掛式安裝，輕質方便。
材 質：PE
沖程頻率：max 100spm
脈 寬：min 15ms
工作壓力：max 1.0Mpa
材 質：UHMW PE

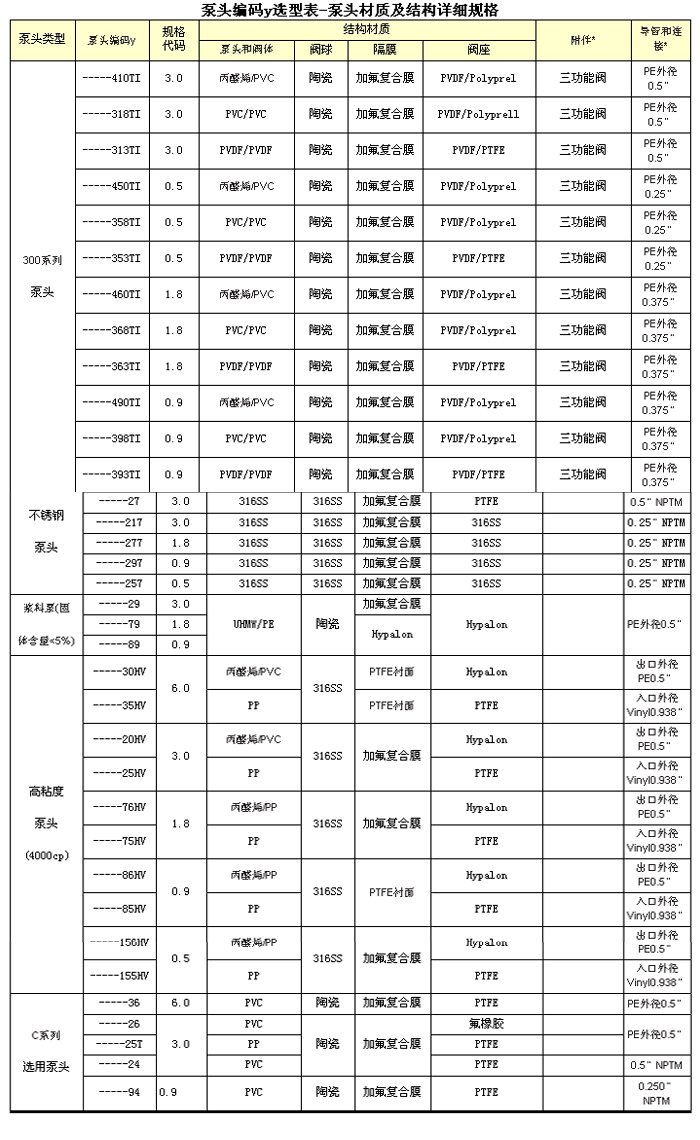

說明：
1.泵頭編碼y 選配：在本選型表中找到“規格代碼”同各系列泵選型表中的“規格代碼”相同者。
原則上即可適配。例：規格代碼為 1.8時，可選配組合成：P066-368TI, P166-277, B136-36
3TI 等完整型號。 2.如需選配四功能閥，一般情況泵頭代碼為“—□□□SI" 或”—□□S”，選型
訂購時要注明。例如：P156-398SI, C776-26S等。 3. 四功能閥的功能：①防虹吸/背壓(1.4bar)
②管路泄壓③初始化④管路排污。 4. 不銹鋼泵頭，漿料泵頭及高粘度泵頭不提供四功能閥，建議選用
獨立的安全閥/背壓閥( 詳見”計量泵附件“) 5. 供貨時，電磁計量泵附件標準配置： 電磁計量泵進出
口為螺紋聯接：①金屬泵頭—底閥(不含過濾網)、注射單向閥 ②塑料泵頭—底閥(含過濾網)，注射單向
閥 電磁計量泵進出口為軟管聯接：底閥(含過濾網)，注射單向閥，PE 軟管。 |
